Сквозное отверстие Монтаж долгое время был стандартом в электронной сборке. Он включает в себя вставку выводов компонентов через отверстия в печатной плате и их пайку на противоположной стороне. Этот метод предлагает прочные механические соединения и возможности обработки высокой мощности. С другой стороны, технология поверхностного монтажа приобрела огромную популярность благодаря своей способности размещать более мелкие компоненты и обеспечивать более высокую плотность компонентов. SMT включает в себя прикрепление компонентов непосредственно к поверхности печатной платы с использованием паяльной пасты и пайки оплавлением.
Ниже приводится краткое сравнение методов сквозного монтажа и SMT для использования в качестве справочного руководства по принятию решений разработчиками печатных плат.

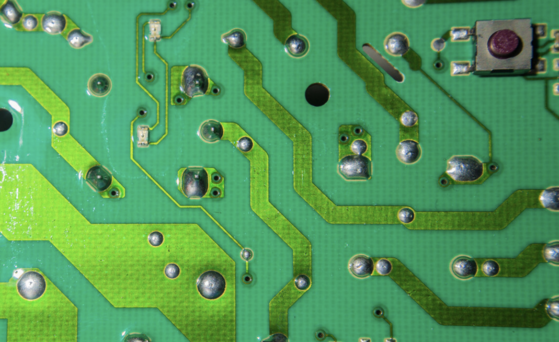

Технология сквозных отверстий (THT) — это метод монтажа электронных компонентов путем вставки их выводов или контактов в предварительно просверленные отверстия на голой печатной плате. До появления SMT в 1980-х технология сквозного монтажа была стандартным методом конфигурации. Тем не менее, поверхностный монтаж более эффективен и менее дорог, что заставляет многих людей полагать, что THT устареет.
Хотя компоненты, предназначенные для монтажа в отверстия, представляют собой более старую из двух технологий, существуют веские причины для их использования. Например, сборка печатной платы с такими компонентами или небольшой партии таких плат требует минимальных усилий, поскольку отверстия для выводов компонентов расположены на большем расстоянии друг от друга по сравнению с контактными площадками, используемыми в поверхностном монтаже. Большое расстояние, обычно 0.100 дюйма или больше, облегчает ручную пайку печатных плат с компонентами, предназначенными для монтажа в отверстия. Кроме того, значительно снижается вероятность образования непреднамеренных соединений (мостиков) между выводами одного компонента или между соседними компонентами. Это значительно упрощает поиск и устранение неисправностей и минимизирует необходимость доработки после включения питания полностью собранной платы.
Осевые и радиальные отведения - это два типа компонентов THT. Компоненты осевых выводов имеют провода, прикрепленные к компоненту как спереди, так и сзади. Радиальные составляющие имеют выводы на одной торцевой стороне компонента.
Радиальные выводы предпочтительнее для плотно упакованных плат, поскольку они занимают меньше места, чем осевые выводы, которые плотно прилегают к плате.
Превосходные механические соединения: Технология THT обеспечивает более прочные механические соединения по сравнению с технологией поверхностного монтажа (SMT), что делает ее идеальной для компонентов, подвергающихся механическим нагрузкам, таких как разъемы и трансформаторы.
Простота ручной пайки: Разнесенное размещение между отверстиями в THT упрощает ручную пайку компонентов, что может быть полезно на этапах прототипирования и тестирования.
Взаимозаменяемость: Компоненты THT легко взаимозаменяемы, что делает их подходящими для приложений, требующих частой замены компонентов, таких как прототипы или тестирование.
Прочность: Соединения THT обеспечивают прочные межслойные соединения, что позволяет компонентам THT выдерживать давление окружающей среды лучше, чем компоненты SMT. Это делает THT более предпочтительным для продуктов, подвергающихся сильным нагрузкам, вибрациям или высокотемпературным средам, включая военные и аэрокосмические приложения.
Отнимает много времени и средств из-за необходимости сверления отверстий в печатной плате.
Ограничивает доступную область конфигурации на многослойных платах, поскольку просверленные отверстия должны проходить через все слои, что делает его дорогостоящим для большинства приложений.
Менее эффективные и надежные методы пайки (волновая, селективная или ручная) по сравнению с печами оплавления припоя для поверхностного монтажа.
Требуется пайка с каждой стороны платы, в отличие от поверхностного монтажа, для которого требуется пайка только с одной стороны.

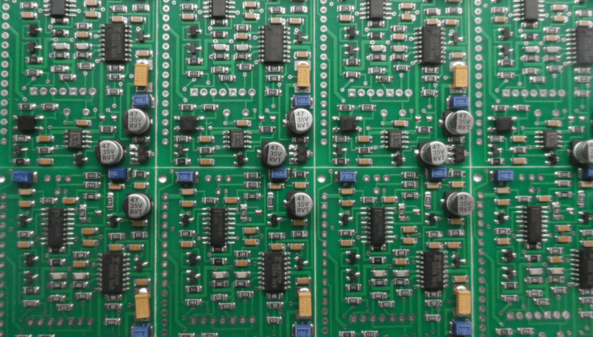

Технология поверхностного монтажа (SMT) SMT — это процесс монтажа компонентов непосредственно на поверхность печатной платы (PCB). Первоначально он был известен как «планарный монтаж» и был разработан в 1960-х годах, получив значительную популярность с 1980-х годов. Сегодня SMT является стандартным методом, используемым в производстве электронного оборудования, играя решающую роль в проектировании и производстве печатных плат. Он значительно улучшил общее качество и производительность печатных плат, одновременно существенно снизив затраты на обработку и транспортировку.
SMT стал неотъемлемой частью проектирования печатных плат благодаря своей способности повышать производительность, надежность и экономичность. Избавляя от необходимости просверливать отверстия в плате, SMT позволяет припаивать компоненты непосредственно к поверхности. Эти компоненты имеют меньшие размеры и могут быть установлены с обеих сторон платы, что обеспечивает более высокую плотность компонентов и позволяет создавать более мощные и компактные печатные платы.
Улучшенная производительность: Печатные платы, изготовленные методом поверхностного монтажа, демонстрируют отличные характеристики даже в условиях сотрясения и вибрации благодаря надежным соединениям между компонентами и поверхностью платы.
Снижение затрат и эффективность: Отсутствие отверстий при изготовлении SMT приводит к значительному снижению затрат, минимальному количеству отходов и сокращению времени производства. SMT предлагает более быстрый процесс конфигурации компонентов, примерно в 10 раз быстрее, чем монтаж через отверстие (THM), благодаря надежному методу пайки с использованием печей оплавления.
Использование пространства: Компоненты SMT устраняют необходимость в металлизированных сквозных отверстиях, вместо этого используются небольшие контактные площадки. Это позволяет просверливать небольшие переходные отверстия непосредственно под выводами компонентов поверхностного монтажа, обеспечивая взаимосвязи по оси Z и эффективное использование пространства. Освобожденное пространство можно использовать для размещения дополнительных компонентов, что приведет к более высокой плотности компонентов и оптимальному использованию доступной площади.
Двусторонний монтаж: Платы SMT обычно используют обе стороны печатной платы для монтажа компонентов. Это еще больше увеличивает плотность компонентов и обеспечивает большую гибкость в размещении компонентов.
Механические и экологические нагрузки: SMT может столкнуться с проблемами при использовании для компонентов, подвергающихся экстремальным механическим, экологическим или термическим нагрузкам. Паяные соединения в поверхностном монтаже могут быть более подвержены отказам по сравнению с монтажом в сквозное отверстие (THM) в таких условиях.
Непригодность для прототипирования и тестирования: Компоненты SMT не идеальны для прототипирования или тестирования небольших схем из-за их меньшего размера и компактной конструкции. THM часто предпочтительнее для таких приложений, поскольку он позволяет упростить взаимозаменяемость компонентов на этапах прототипа и тестирования.
SMT обычно предлагает более низкие первоначальные производственные затраты, снижение затрат на рабочую силу и сборку, а также более простые процессы доработки и ремонта по сравнению с THT. Меньший размер и меньший вес компонентов поверхностного монтажа способствуют экономии материальных затрат и увеличению плотности компонентов на печатной плате. Автоматизированные методы сборки в SMT сокращают потребность в ручном труде, а доработка и ремонт упрощаются. Кроме того, более широкая доступность компонентов SMT может привести к ценовым преимуществам из-за эффекта масштаба.
SMT и THT различаются с точки зрения монтажа компонентов, процесса сборки, доступности, пригодности для применения и стоимости сборки печатных плат. SMT предполагает поверхностный монтаж более мелких компонентов, что обеспечивает более высокую плотность и автоматизированную сборку, в то время как THT требует ручной установки компонентов в просверленные отверстия. SMT предлагает более легкий доступ для тестирования и ремонта, что делает его пригодным для крупносерийного производства и миниатюрных конструкций. THT обеспечивает прочные механические соединения и идеально подходит для приложений с высокими механическими нагрузками. SMT обычно предлагает ценовые преимущества для крупносерийного производства, в то время как THT может быть более рентабельным для небольших объемов или специализированных приложений. Выбор между SMT и THT зависит от требований к конструкции, объема сборки, доступности компонентов и предполагаемого применения, часто требующего сочетания обеих технологий для оптимизации процессов сборки печатных плат.
| Технология поверхностного монтажа (SMT) | Технология сквозных отверстий (THT) | |
|---|---|---|
| Компонент | Меньше и легче | Больше и тяжелее |
| Исполнение | Устанавливается на поверхность | Вставляется через просверленные отверстия |
| сборка | Автоматизированный подбор и размещение | Ручная вставка и пайка |
| Универсальный доступ | Упрощенный доступ для тестирования, доработки и ремонта | Может потребоваться отпайка и удаление с обеих сторон |
| Область применения | Идеально подходит для крупносерийного производства, миниатюрных конструкций | Подходит для прочных механических соединений, высоких механических нагрузок и экстремальных условий. |
| Стоимость | Как правило, рентабельно для крупносерийного производства | Более экономичный для небольших объемов или специализированных приложений |
При выборе между SMT и THT необходимо учитывать такие факторы, как требования к конструкции, объем производства, бюджет затрат и область применения. SMT подходит для крупносерийного производства, миниатюрных конструкций и автоматизированной сборки, предлагая более высокую плотность компонентов и более высокую скорость сборки. THT подходит для приложений, требующих надежных механических соединений, может выдерживать высокие механические нагрузки или экстремальные условия окружающей среды и может быть более экономичным для небольших объемов или специализированных приложений. В зависимости от конкретных обстоятельств может потребоваться сочетание технологий SMT и THT, чтобы использовать сильные стороны обоих подходов и достичь оптимального результата. Сборка печатной платы Решение.
