Печатные платы (ПП) — основа современной электроники. Они соединяют и поддерживают электронные компоненты, обеспечивая работу устройств. Но не все ПП одинаковы: разные конструкции служат разным целям.
Понимание типов печатных плат помогает инженерам, дизайнерам и любителям выбрать оптимальный вариант для своих проектов. Независимо от того, создаете ли вы простую схему со светодиодом или высокоскоростной компьютер, правильно подобранная печатная плата может повлиять на производительность, стоимость и надежность.
В этом руководстве мы рассмотрим наиболее распространенные типы печатных плат, их применение и то, как выбрать лучшую из них для ваших нужд.
Печатные платы выпускаются в различных исполнениях, каждое из которых подходит для определённых задач. Основные категории основаны на количестве слоёв, гибкости и материале.
Однослойные печатные платыОдносторонние печатные платы (ПП), также известные как односторонние печатные платы, являются наиболее простым и широко распространённым типом печатных плат. Они состоят из одного токопроводящего слоя меди, ламинированного на подложку, обычно из стекловолокна или другого изоляционного материала. Медные дорожки, образующие схему, вытравлены на одной стороне, а электронные компоненты установлены на другой.
Эти печатные платы широко используются в бытовой электронике, такой как калькуляторы, блоки питания, светодиодное освещение и базовые системы управления. Благодаря своей простоте они являются надёжным выбором для малоплотных конструкций, где не требуется расширенная функциональность.
Преимущества односторонних печатных плат
Экономичное
Простота изготовления
Подходит для конструкций с низкой плотностью
Простота ремонта
Легко оформить
Более короткое время выполнения заказа
Двусторонние печатные платы Платы с двумя проводящими медными слоями на обеих сторонах подложки соединены небольшими отверстиями, называемыми переходными отверстиями. Такой двухслойный подход позволяет создавать более сложные схемы по сравнению с односторонними платами, сохраняя при этом разумные производственные затраты.
Эти платы поддерживают двухкомпонентные методы монтажа: технология сквозного монтажа для традиционных компонентов и технология поверхностного монтажа для компактных конструкций. Возможность использования обеих сторон платы обеспечивает более плотное размещение компонентов, что делает их идеальными для таких приложений, как мобильные устройства, преобразователи мощности и системы управления, где экономия пространства имеет решающее значение.
Преимущества двухсторонней печатной платы
Увеличенная плотность цепи
Уменьшенный размер
Относительно более низкая стоимость
Большая гибкость
Подходит для современных электронных систем
Многослойные печатные платы укладывают несколько проводящих медных слоев, обычно слой 4 или более, с проложенным между ними изоляционным материалом. Эти слои точно соединяются под высоким давлением и температурой, образуя единое, надежное устройство без воздушных зазоров. Эта сложная конструкция позволяет создавать значительно более сложные схемы по сравнению с однослойными или двухслойными платами.
Эти платы незаменимы для современных электронных устройств, таких как смартфоны, компьютеры и медицинское оборудование. Они поддерживают высокоскоростные сигналы и снижают электромагнитные помехи. Хотя их производство дороже, чем у более простых аналогов, их расширенные возможности оправдывают затраты в приложениях, требующих превосходной функциональности и надежности.
Преимущества многослойной печатной платы
Компактный размер
Более надежный
Высокий уровень гибкости дизайна
Подходит для высокоскоростных трасс
Превосходную производительность
Гибкие печатные платы Они создаются на гибких пластиковых подложках, которые могут скручиваться, складываться и принимать уникальные формы. Эта уникальная конструкция позволяет схеме адаптироваться к форме вашего изделия, вместо того чтобы заставлять вашу конструкцию подстраиваться под жесткую печатную плату.
Секрет кроется в материалах. В гибких печатных платах в качестве основы обычно используется полиимид или другие гибкие полимеры, что позволяет им скручиваться, складываться и изгибаться без разрушения. Они выпускаются во всех тех же конфигурациях, что и жесткие платы — односторонние, двухсторонние или многослойные — но с дополнительным преимуществом в виде возможности перемещения.
Гибкие печатные платы используются в современных складных смартфонах, медицинских устройствах, таких как слуховые аппараты и хирургические инструменты, дисплеях приборных панелей и сенсорных системах. Даже современные системы камер и аэрокосмическое оборудование используют гибкие платы для обеспечения надёжности в сложных условиях.
Преимущества гибкой печатной платы
Экономьте место и уменьшайте вес
Высокая гибкость
Превосходное тепловое управление
Повышенная надежность и повторяемость
Высокая плотность трассировки сигнала

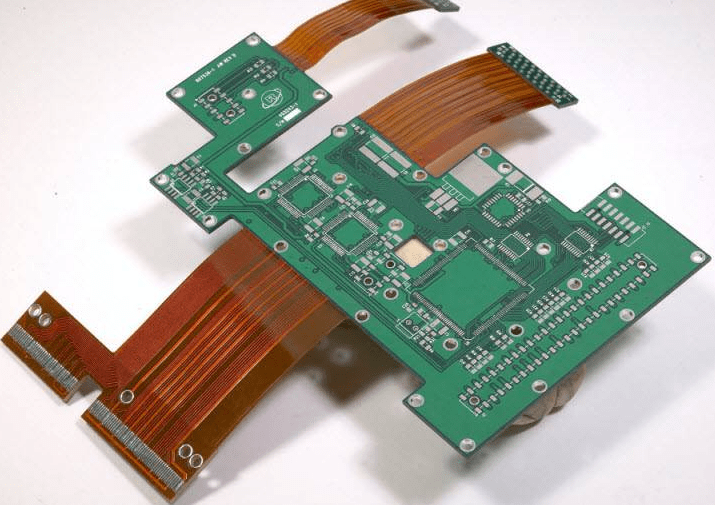

Гибко-жёсткие печатные платы сочетают в себе прочность жёстких плат с адаптивностью гибких печатных плат, создавая гибридное решение, которое можно сгибать в заданные формы в процессе производства. В отличие от стандартных печатных плат, эти инновационные платы содержат гибкие слои, расположенные между жёсткими секциями, что позволяет им складываться, сохраняя при этом структурную целостность там, где это необходимо.
Они используются в аэрокосмической и военной промышленности, а также в складной электронике, где требуются прочность и гибкость. Они сложнее в проектировании и производстве, но обеспечивают долговременную надёжность в суровых условиях.
Преимущества гибко-жёсткой печатной платы
Уменьшение занимаемой площади за счет возможности 3D-проектирования
сгибаемость на 360 градусов
Повышенная надежность
Упрощенный процесс сборки
Меньшее количество паяных соединений обеспечивает более высокую надежность соединения
Высокочастотные печатные платы Разработаны для радиочастотных (РЧ), микроволновых и высокоскоростных цифровых сигналов. Они используют специальные материалы для минимизации потерь сигнала и помех.
Эти платы критически важны для сетей 5G, радиолокационных систем и спутниковой связи. Для поддержания производительности на высоких частотах требуется прецизионное изготовление.
Преимущества высокочастотных печатных плат
Превосходная целостность сигнала
Стабильная диэлектрическая проницаемость
Превосходный контроль импеданса
Отличная термическая стабильность и размерная стабильность
Высокая устойчивость к электромагнитным и радиочастотным помехам
Выбор подходящей печатной платы зависит от требований вашего проекта. Вот ключевые факторы, которые следует учитывать:
Простые схемы (например, управление светодиодами) хорошо работают с однослойными или двухслойными печатными платами. Для сложной электроники (например, процессоров) необходимы многослойные печатные платы.
Однослойные печатные платы — самые дешёвые, а многослойные и гибкие стоят дороже. Для бюджетных проектов высококачественные печатные платы могут не потребоваться.
Если ваше устройство компактное или должно изгибаться (например, умные часы), гибкие или гибко-жёсткие печатные платы подойдут идеально. Жёсткие печатные платы лучше подходят для стационарных устройств.
Для условий высоких температур или сильных вибраций (например, в автомобильной или аэрокосмической промышленности) требуются долговечные печатные платы гибко-жесткого или высокочастотного типа.
Для высокоскоростных или радиочастотных приложений требуются специализированные печатные платы для предотвращения потери сигнала. Стандартные печатные платы в таких случаях могут оказаться неэффективными.
Оценив эти факторы, вы сможете выбрать лучший тип печатной платы с точки зрения эффективности, производительности и стоимости.
