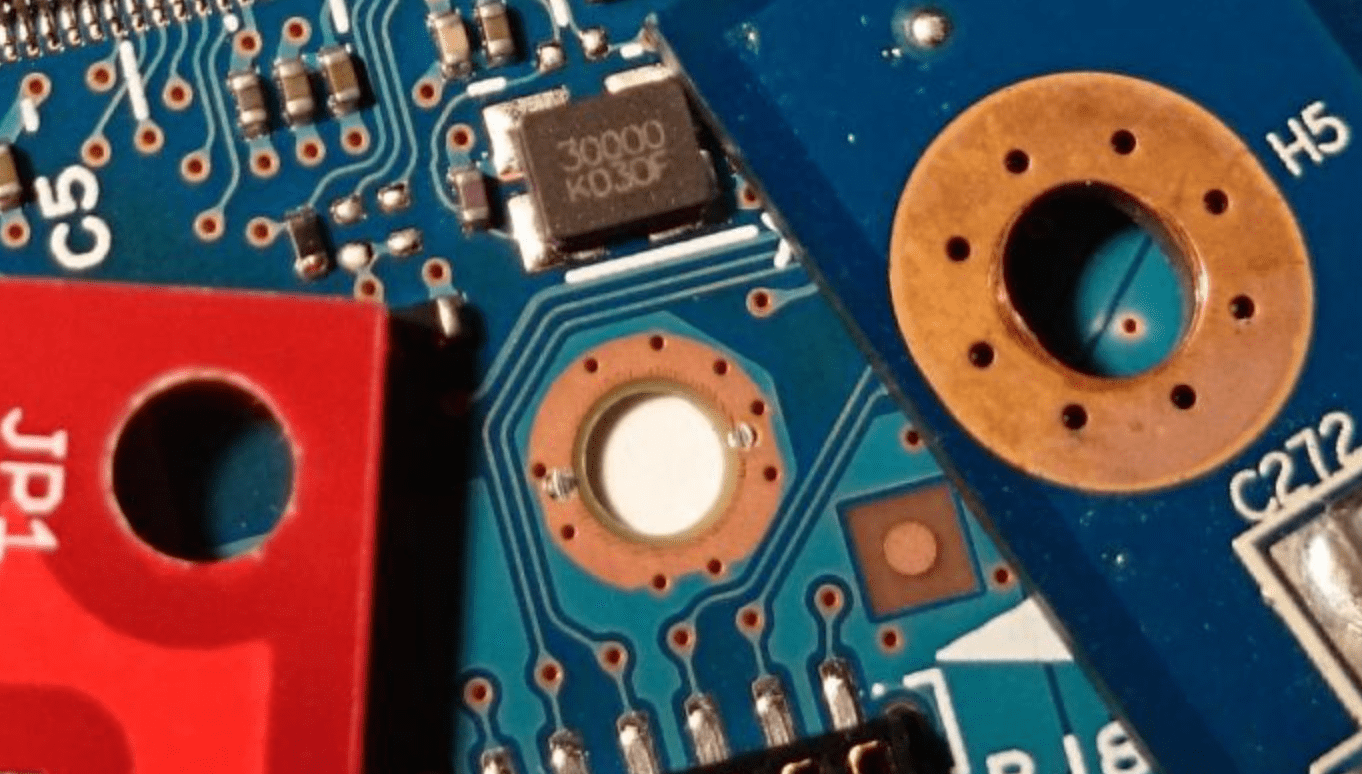

PTH (сквозное отверстие с покрытием) и NPTH (сквозное отверстие без покрытия) — два наиболее часто используемых типа отверстий при проектировании печатных плат. Они играют важную роль в структуре и функциях печатной платы.
В этой статье мы обсудим определение технологий «PTH pcb» и «NPTH pcb», а также основные различия между ними.
ПТХ пластина через отверстие Технология, при которой в печатной плате сверлятся отверстия, а проводящим материалом обычно является медь. Этот метод создает электрическое соединение между различными слоями платы. PTH необходим для монтажа электронных компонентов, провода которых проходят через плату, припаиваются и электрически соединяются между слоями печатной платы.
ПТХ создается в несколько этапов: сверление отверстий в определенных местах, удаление мусора из отверстий и гальваника медью. Медное покрытие усиливает механическое соединение выводов компонента с печатной платой, а также улучшает электропроводность нескольких слоев платы.
Технология PTH применяется в конструкциях, требующих высокой надежности и долговечности, например, в аэрокосмической, военной и медицинской технике. Его способность обеспечивать прочные электрические соединения и выдерживать механические нагрузки делает этот материал предпочтительным для больших многослойных печатных плат, где важны производительность и долговечность.
NPTH, сквозное отверстие без покрытия в печатной плате, относится к отверстию без меди в стенке отверстия. В отличие от PTH, NPTH используются в основном для механических целей, а не для электрических соединений. Обычно их используют для монтажа деталей, выравнивания платы с другими компонентами или для создания отверстий для винтов и болтов, удерживающих печатную плату на месте.
Производство NPTH предполагает сверление отверстий заданного размера без нанесения гальванического покрытия. Отсутствие покрытия означает, что NPTH не предназначены для пайки компонентов. Они служат главным образом для физической сборки печатной платы в систему или для ее выравнивания с другими частями.
NPTH требуется для конструкций, требующих точного позиционирования и надежного монтажа. Это простое решение для неэлектрических соединений, позволяющее правильно и надежно позиционировать компоненты без прохождения проводов. Это делает NPTH обязательным для простого и сложного проектирования печатных плат, а также в сочетании с PTH для достижения необходимой механической целостности и точности компоновки.
В таблице ниже показаны основные различия между PTH и NPTH:
| Характеристика | PTH (сквозное отверстие с металлическим покрытием) | NPTH (сквозное отверстие без покрытия) |
|---|---|---|
| Цель | Электрическое подключение; позволяет выводам компонентов проходить сквозь них и паять их для обеспечения непрерывности цепи. | Для механических целей, таких как монтаж, выравнивание или в качестве переходных отверстий для непроводящего оборудования. |
| Производственный процесс | Сверление с последующим нанесением гальванического покрытия проводящим материалом, обычно медью. | Сверление отверстий по заданным размерам без последующей обшивки. |
| Области применения | Необходим в многослойных печатных платах для прочных электрических соединений между слоями; используется в областях высокой надежности, таких как аэрокосмическая и медицинская техника. | Используется для точного позиционирования компонентов и надежного монтажа как в простых, так и в сложных конструкциях печатных плат. |
| Стоимость | Более высокий из-за дополнительного процесса нанесения покрытия, необходимого для обеспечения проводимости и прочности. | Более экономически эффективен, поскольку не требует процесса нанесения покрытия и подходит для непроводящих функций. |
| Долговечность и надежность | Обеспечивает повышенную долговечность и надежность электрических соединений, способных выдерживать механические нагрузки и температурные циклы. | Обеспечивает необходимую механическую стабильность и точность для физической сборки печатной платы, но не участвует в электрических соединениях. |
Решение об использовании технологии PTH (сквозное отверстие со металлическим покрытием) или NPTH (сквозное отверстие без покрытия) в конструкции вашей печатной платы зависит от конкретных требований вашего проекта. Вот основные моменты, которые помогут вам сделать выбор:
Используйте PTH, если ваша конструкция требует надежных электрических соединений между несколькими слоями или для выводов компонентов, которые необходимо припаять к плате. PTH идеально подходит для цепей, требующих высокой надежности и проводимости.
Используйте NPTH, если проект предполагает механический монтаж или выравнивание без необходимости сквозной проводимости. Сюда входят случаи, когда компоненты или всю печатную плату необходимо закрепить на шасси или корпусе.
PTH подходит для сложных многослойных печатных плат, таких как Уровень 10 pcb где межуровневая связь имеет решающее значение. Его способность поддерживать целостность сигнала на нескольких уровнях делает его незаменимым для сложной электроники.
NPTH часто встречается в более простых конструкциях или в частях печатной платы, требующих точного выравнивания или механической фиксации без электрического соединения.
Процессы PTH увеличивают производственные затраты из-за этапа гальванопокрытия. Учтите это, если ваш проект имеет ограниченный бюджет, но требует сквозной проводимости.
NPTH может быть более рентабельным для проектов, где основной задачей является механическая сборка или выравнивание, что позволяет сэкономить на ненужных затратах на покрытие.
Узнать больше о Факторы, влияющие на стоимость изготовления печатных плат.
Выбирайте PTH для сред, подверженных высоким нагрузкам или где долгосрочная надежность имеет решающее значение. Дополнительная механическая прочность, обеспечиваемая металлическими отверстиями, может иметь решающее значение.
Выбирайте NPTH в менее сложных условиях или там, где основной необходимостью является физический монтаж. Без проблем, связанных с электрическим подключением, NPTH может быть достаточно.
Выбор между сквозными отверстиями с покрытием (PTH) и сквозными отверстиями без покрытия (NPTH) — важная часть создания хорошей печатной платы для вашего проекта. PTH отлично подходит для создания прочных электрических соединений и продления срока службы вашего проекта. NPTH хорош, когда вам нужно соединить детали без необходимости прохождения электричества через отверстия.
